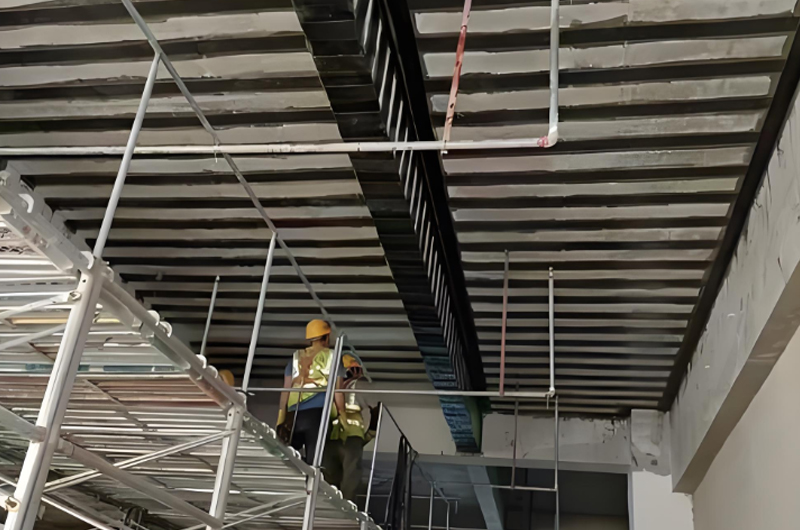

碳纖維布加固法是一種利用高強(qiáng)度碳纖維復(fù)合材料對建筑結(jié)構(gòu)(如梁、板、柱、墻體等)進(jìn)行加固補(bǔ)強(qiáng)的技術(shù)，具有輕質(zhì)高強(qiáng)、施工便捷、耐腐蝕等優(yōu)勢，在廠房、橋梁、建筑等結(jié)構(gòu)加固中廣泛應(yīng)用。下面加固之家就給大家介紹一下碳仟維布的具體加固方法、操作流程及關(guān)鍵要點：

一、碳纖維布加固的基本原理

碳纖維布具有極高的抗拉強(qiáng)度(約為普通鋼材的 7-10 倍)，通過專用結(jié)構(gòu)膠(通常為環(huán)氧樹脂類)將其粘貼在構(gòu)件受拉或受壓區(qū)域，與原結(jié)構(gòu)形成整體受力體系，共同承擔(dān)荷載，從而提高構(gòu)件的承載力、剛度和延性。

二、適用場景

1、梁、板加固：提高受彎承載力(如樓板承載力不足、梁跨中撓度超標(biāo))、抗剪承載力(如梁端剪力不足)。

2、柱加固：提高軸心受壓、偏心受壓承載力(如柱子配筋不足導(dǎo)致承載力不夠)，或改善延性(增強(qiáng)抗震性能)。

3、墻體加固：增強(qiáng)墻體抗剪能力(如砌體墻抗震加固)。

4、其他：修復(fù)構(gòu)件裂縫、加固受腐蝕或損傷的結(jié)構(gòu)(如鋼結(jié)構(gòu)銹蝕后輔助加固)。

三、詳細(xì)施工流程

1. 施工前準(zhǔn)備

材料檢查：碳纖維布(需符合抗拉強(qiáng)度、彈性模量等指標(biāo)，常見規(guī)格有 12K、24K，厚度 0.111mm-0.167mm)、結(jié)構(gòu)膠(分為底膠、找平膠、浸漬膠，需檢測粘結(jié)強(qiáng)度、耐老化性，且與碳纖維布兼容)。

現(xiàn)場清理：移除加固區(qū)域的障礙物(如設(shè)備、管線)，確保作業(yè)面無障礙;對構(gòu)件表面進(jìn)行除塵、除油(可用砂紙打磨或高壓氣吹)。

2. 基層處理(關(guān)鍵步驟，直接影響粘結(jié)效果)

混凝土表面處理：

若表面有疏松、起砂、裂縫，需先修復(fù)：裂縫寬度<0.2mm 時，用底膠封閉;>0.2mm 時，用環(huán)氧樹脂砂漿填充。

用角磨機(jī)或砂紙打磨表面，去除浮漿、棱角，使表面粗糙(粗糙度以手摸無光滑感為宜)，再用吸塵器清理粉塵。

轉(zhuǎn)角處理：梁、柱的陽角需打磨成圓弧(半徑≥20mm)，避免碳纖維布在轉(zhuǎn)角處受折損傷。

3. 涂刷底膠

按比例混合底膠(A、B 組分)，攪拌均勻(攪拌時間約 3-5 分鐘，避免氣泡)。

用滾筒或毛刷將底膠均勻涂刷在處理后的基層表面，確保覆蓋全面，厚度約 0.1-0.2mm。

靜置固化(常溫下約 12-24 小時，具體按膠品說明)，固化后表面應(yīng)干燥、無流淌、無空鼓。

4. 找平處理

若基層表面有凹陷、坑洞或打磨后的不平處，需用找平膠填補(bǔ)：

混合找平膠(A、B 組分)，攪拌至無顆粒。

用刮刀將找平膠刮涂在缺陷處，壓實抹平，確保表面平整(誤差≤3mm)。

固化后(常溫約 12-24 小時)，用砂紙打磨找平層，使其光滑過渡。

5. 碳纖維布裁剪與粘貼

裁剪：根據(jù)設(shè)計要求的尺寸(長度、寬度)裁剪碳纖維布，注意纖維方向(受力方向需與構(gòu)件主應(yīng)力方向一致，如梁受彎加固時沿梁長方向粘貼);裁剪時避免纖維絲散落(可在通風(fēng)處操作，佩戴手套)。

浸漬膠調(diào)配：按比例混合浸漬膠(A、B 組分)，攪拌均勻(約 5 分鐘)，靜置 5 分鐘消泡。

粘貼碳纖維布：

用滾筒將浸漬膠均勻涂刷在待粘貼區(qū)域(厚度約 0.2-0.3mm)，覆蓋范圍略大于碳纖維布尺寸。

將裁剪好的碳纖維布置于涂膠處，用手輕壓使其初步貼合，再用專用滾筒(硬質(zhì)橡膠滾筒)沿纖維方向用力滾壓：先從中間向兩邊滾，排除氣泡;再沿纖維方向滾動，確保膠液充分浸透碳纖維布(可見布表面有膠液滲出，無空鼓)。

若需多層粘貼(如承載力要求高時)，需待前一層碳纖維布固化(約 12 小時)后，重復(fù)涂刷浸漬膠并粘貼下一層，且兩層纖維方向可根據(jù)設(shè)計交叉(如 90° 正交)。

6. 表面防護(hù)(可選)

若碳纖維布暴露在室外或易受腐蝕環(huán)境(如潮濕、化學(xué)腐蝕)，需做防護(hù)處理：

涂刷防火涂料(滿足耐火極限要求)。

用水泥砂漿或聚合物砂漿覆蓋(厚度≥20mm)，避免紫外線照射或機(jī)械損傷。

7. 固化與養(yǎng)護(hù)

粘貼完成后，在常溫(20-25℃)下自然固化，固化時間約 7 天(若溫度低于 5℃，需采取加熱措施，如覆蓋保溫毯，避免固化不完全)。

固化期間避免擾動、碰撞加固區(qū)域，禁止在表面堆放重物。

四、質(zhì)量控制要點

1、粘結(jié)質(zhì)量：粘貼后需檢查碳纖維布是否空鼓(用小錘輕敲或超聲波檢測)，空鼓面積>100cm2 時需切除重貼，<100cm2 時可鉆孔注膠修補(bǔ)。

2、纖維方向：必須與設(shè)計受力方向一致，偏差不得超過 5°。

3、搭接要求：沿纖維方向的搭接長度≥100mm，垂直方向搭接≥20mm，確保傳力連續(xù)。

4、膠層厚度：浸漬膠需充分浸透纖維布，膠層厚度宜為 0.2-0.3mm，過厚易產(chǎn)生氣泡，過薄影響粘結(jié)強(qiáng)度。

五、優(yōu)勢與注意事項

優(yōu)勢：自重輕(約 200-300g/m2)，幾乎不增加結(jié)構(gòu)荷載;施工快(無需大型設(shè)備，工期比傳統(tǒng)加固縮短 30%-50%);耐酸堿、抗腐蝕，適用潮濕環(huán)境。

注意事項：

1、碳纖維布不耐火(超過 60℃強(qiáng)度下降，200℃以上失效)，高溫環(huán)境需配套防火措施。

2、施工時避免纖維吸入(佩戴口罩)，膠品需通風(fēng)操作(防止甲醛等揮發(fā)物)。

3、必須由具備資質(zhì)的施工團(tuán)隊操作，方案需經(jīng)結(jié)構(gòu)工程師審核，符合《混凝土結(jié)構(gòu)加固設(shè)計規(guī)范》(GB 50367)。

碳纖維布加固法因高效、經(jīng)濟(jì)的特點，成為現(xiàn)代結(jié)構(gòu)加固的主流技術(shù)之一，但需嚴(yán)格把控材料質(zhì)量和施工流程，才能確保加固效果的安全性和耐久性。
