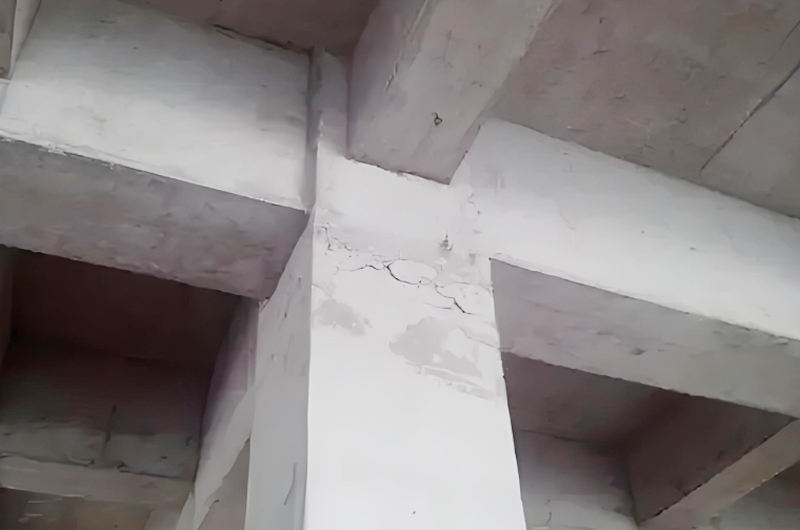

混凝土柱子作為建筑豎向承重核心構(gòu)件，開裂不僅影響外觀，更可能削弱承載力、引發(fā)鋼筋銹蝕，甚至威脅結(jié)構(gòu)安全。其開裂原因需從材料、施工、結(jié)構(gòu)受力、環(huán)境作用四大維度分析，下面加固之家就給大家介紹一下混凝土柱子開裂的原因。

一、材料與配合比問題(先天缺陷導(dǎo)致開裂)

材料質(zhì)量或配合比不合理，會使混凝土自身性能不足，在凝結(jié)硬化階段或后期使用中易出現(xiàn)裂縫，屬于 “先天型” 開裂。

1. 水泥、骨料質(zhì)量不達標

(1)水泥問題：使用過期水泥(強度降低、水化熱異常)、水泥品種選錯(如用早強水泥澆筑大體積柱，水化熱集中釋放)，或水泥安定性不合格(含游離氧化鈣、氧化鎂過多，后期水化膨脹導(dǎo)致混凝土開裂)。

(2)骨料問題：

骨料級配不良(如細骨料過多、粗骨料粒徑過小)，導(dǎo)致混凝土流動性差、密實度不足，收縮不均勻;

骨料含泥量過高(>3%)，或含有軟弱顆粒、雜質(zhì)(如云母、硫化物)，削弱骨料與水泥石的粘結(jié)力，形成局部薄弱區(qū)，受力或收縮時開裂;

骨料吸水率過大(如輕質(zhì)骨料未提前預(yù)濕)，澆筑后骨料吸水導(dǎo)致混凝土內(nèi)部失水收縮，產(chǎn)生干縮裂縫。

2. 配合比設(shè)計不當

(1)水灰比過大：水泥漿體過稀，混凝土硬化后孔隙率高、強度低，干縮變形大(水分蒸發(fā)后體積收縮)，易在柱表面出現(xiàn)不規(guī)則網(wǎng)狀裂縫或豎向短裂縫(寬度通常 1-3mm)。

(2)水泥用量過多：單位體積水泥用量超標(如超過 400kg/m3)，水化熱釋放量大且集中，柱體內(nèi)部溫度升高(可達 60-80℃)，與表面溫差超過 25℃時，內(nèi)部膨脹、表面收縮，產(chǎn)生溫度裂縫(多為縱向或斜向，貫穿柱截面)。

(3)外加劑使用不當：未按要求摻加減水劑、緩凝劑(如夏季施工未加緩凝劑，混凝土初凝過快)，或外加劑與水泥兼容性差，導(dǎo)致混凝土凝結(jié)異常，出現(xiàn)收縮裂縫;過量摻加膨脹劑，反而使混凝土膨脹失控，產(chǎn)生膨脹裂縫。

二、施工過程缺陷(后天施工導(dǎo)致開裂)

施工環(huán)節(jié)的操作不當，會破壞混凝土的密實性、整體性，或?qū)е落摻钆c混凝土協(xié)同受力失效，屬于 “后天型” 開裂。

1. 澆筑與振搗不規(guī)范

(1)漏振、欠振：振搗棒插入深度不足(未達下層混凝土 50mm)、振搗時間過短，導(dǎo)致混凝土密實度不足，內(nèi)部出現(xiàn)蜂窩、孔洞，受力時孔洞周邊應(yīng)力集中，引發(fā)裂縫(裂縫多沿蜂窩區(qū)域延伸，形態(tài)不規(guī)則)。

(2)過振：振搗時間過長(單點位超過 30 秒)，導(dǎo)致骨料下沉、水泥漿上浮(離析)，柱體表面形成 “浮漿層”(強度低、收縮大)，后期浮漿層開裂，出現(xiàn)表面脫皮、網(wǎng)狀裂縫。

(3)澆筑順序錯誤：柱澆筑時未按 “分層澆筑、分層振搗”(每層厚度>500mm)，或停歇時間過長(超過混凝土初凝時間)，形成施工冷縫(新舊混凝土結(jié)合面無粘結(jié))，受力時冷縫處開裂，裂縫沿水平方向貫穿柱身。

2. 鋼筋配置與安裝問題

(1)鋼筋間距、保護層厚度超標：

縱筋間距過大(超過設(shè)計值 20%)，或箍筋加密區(qū)未按要求加密(如柱端箍筋間距應(yīng)為 100mm，實際為 200mm)，導(dǎo)致柱體局部受力集中，出現(xiàn)豎向或斜向裂縫;

保護層厚度不足(設(shè)計 25mm，實際 10mm)，鋼筋易受環(huán)境侵蝕銹蝕，體積膨脹(銹蝕后鋼筋體積增大 2-3 倍)，擠壓混凝土產(chǎn)生 “銹脹裂縫”(沿鋼筋走向分布，多為豎向，裂縫寬度隨銹蝕加劇而擴大，甚至露筋)。

(2)鋼筋連接質(zhì)量差：縱筋焊接(如電渣壓力焊)接頭偏心、夾渣，或綁扎接頭長度不足(小于設(shè)計搭接長度)，接頭處強度低于鋼筋本體，受力時接頭附近混凝土開裂(裂縫圍繞接頭區(qū)域，呈放射狀)。

3. 養(yǎng)護不當(最常見施工問題)

(1)養(yǎng)護不及時：混凝土澆筑完成后，未在 12 小時內(nèi)覆蓋保濕(如麻袋、土工布)，或夏季高溫、冬季干燥環(huán)境下未澆水養(yǎng)護，導(dǎo)致表面水分快速蒸發(fā)，混凝土表面收縮速率遠大于內(nèi)部，產(chǎn)生 “干縮裂縫”—— 多為表面細裂縫(寬度<1mm)，呈網(wǎng)狀或縱向分布，集中在柱中部或棱角處。

(2)養(yǎng)護時間不足：規(guī)范要求混凝土養(yǎng)護時間不少于 7 天(摻外加劑或大體積混凝土不少于 14 天)，若提前拆模或停止養(yǎng)護，混凝土強度未達標，表面抗壓、抗拉能力弱，易因自重或施工荷載(如堆料)產(chǎn)生裂縫。

(3)拆模過早：柱模板拆除時，混凝土強度未達到設(shè)計值的 75%(如 C30 混凝土需養(yǎng)護 7 天以上)，柱體無法承受自身重量或側(cè)向壓力(如風吹、施工碰撞)，出現(xiàn)彎曲裂縫(柱身向一側(cè)凸，對應(yīng)側(cè)出現(xiàn)豎向裂縫)或底部壓碎裂縫(柱底混凝土剝落)。

三、結(jié)構(gòu)受力異常(荷載或變形導(dǎo)致開裂)

柱子因承受的荷載超過設(shè)計值，或受力狀態(tài)改變(如基礎(chǔ)沉降、溫度變形)，導(dǎo)致內(nèi)部應(yīng)力超過混凝土抗拉強度，屬于 “受力型” 開裂，此類裂縫通常與受力方向相關(guān)，風險較高。

1. 荷載超限(最核心受力原因)

(1)軸心受壓超限：柱承受的豎向荷載(如上部結(jié)構(gòu)自重、新增荷載)超過設(shè)計承載力，混凝土被壓碎，柱身出現(xiàn) “壓潰裂縫”—— 裂縫多為豎向，寬度較大(5-10mm)，伴隨混凝土剝落、露筋，嚴重時柱身縮短、鼓出(中間粗、兩端細)。

(2)偏心受壓超限：柱承受的荷載存在偏心(如梁荷載作用點偏移、柱體自身傾斜)，一側(cè)受拉、一側(cè)受壓，受拉區(qū)混凝土開裂，形成 “彎曲裂縫”—— 裂縫從受拉側(cè)(柱一側(cè))底部向上延伸，呈斜向或豎向，下寬上窄，若偏心過大，裂縫會貫穿柱截面。

(3)剪力超限：柱端(與梁、基礎(chǔ)交接處)承受的水平剪力(如地震荷載、風荷載、基礎(chǔ)不均勻沉降產(chǎn)生的剪力)超過設(shè)計抗剪承載力，出現(xiàn) “剪切裂縫”—— 多為斜向裂縫(角度 45° 左右)，從柱端角部延伸至柱中部，部分裂縫交叉形成 “X 形”，嚴重時貫穿柱寬。

2. 基礎(chǔ)沉降或結(jié)構(gòu)變形

(1)基礎(chǔ)不均勻下沉：房屋基礎(chǔ)單側(cè)或局部下沉，導(dǎo)致柱的支座位置偏移，柱體產(chǎn)生附加彎矩和剪力，出現(xiàn)斜向裂縫(如基礎(chǔ)左側(cè)下沉，柱左側(cè)受拉，形成從左下到右上的斜裂縫)，裂縫位置多在柱下部 1/3 高度。

(2)溫度與收縮變形約束：柱與梁、樓板、基礎(chǔ)連接緊密，當環(huán)境溫度變化(如夏季升溫、冬季降溫)或混凝土后期收縮時，柱體變形受周邊構(gòu)件約束，無法自由伸縮，產(chǎn)生 “溫度收縮裂縫”—— 多為水平裂縫(位于柱頂或柱底與梁 / 基礎(chǔ)交接處)，或豎向短裂縫(分布在柱中部)。

3. 結(jié)構(gòu)體系改變

房屋改造時拆除非承重墻、改變梁的支座位置，或新增荷載(如加裝電梯、設(shè)備)，導(dǎo)致柱子受力路徑改變，原設(shè)計承載力不足，出現(xiàn) “新增受力裂縫”—— 裂縫位置與新增荷載方向一致(如新增設(shè)備在柱右側(cè)，柱右側(cè)出現(xiàn)豎向裂縫)。

四、環(huán)境因素作用(長期侵蝕導(dǎo)致開裂)

混凝土柱子長期暴露在惡劣環(huán)境中，受物理、化學作用侵蝕，逐漸劣化開裂，屬于 “環(huán)境型” 開裂，多為慢性過程，后期危害大。

1. 碳化作用

空氣中的二氧化碳(CO?)滲透到混凝土內(nèi)部，與水泥水化產(chǎn)物(氫氧化鈣 Ca (OH)?)反應(yīng)生成碳酸鈣(CaCO?)，導(dǎo)致混凝土堿度降低(pH 值從 12-13 降至 8 以下)，失去對鋼筋的保護作用(鈍化膜破壞)，鋼筋銹蝕后體積膨脹，擠壓混凝土產(chǎn)生銹脹裂縫(如前所述，沿鋼筋走向分布);同時碳化使混凝土變得酥脆，表面出現(xiàn)網(wǎng)狀細裂縫。

2. 化學侵蝕

(1)氯離子侵蝕：沿海地區(qū)(海風含氯)、地下室(地下水含氯)或工業(yè)環(huán)境(如化工廠)中，氯離子(Cl?)滲透到混凝土內(nèi)部，加速鋼筋銹蝕，引發(fā)銹脹裂縫，且氯離子會降低混凝土與鋼筋的粘結(jié)力，進一步削弱柱體承載力。

(2)硫酸鹽侵蝕：土壤或地下水中的硫酸鹽(如 Na?SO?、MgSO?)與水泥水化產(chǎn)物反應(yīng)，生成膨脹性物質(zhì)(如鈣礬石、石膏)，體積增大導(dǎo)致混凝土內(nèi)部產(chǎn)生膨脹應(yīng)力，出現(xiàn)不規(guī)則裂縫(多為表面開裂，逐漸向內(nèi)部延伸)，嚴重時柱體表面剝落、酥化。

3. 物理損傷

(1)凍融循環(huán)：寒冷地區(qū)冬季，混凝土內(nèi)部孔隙水結(jié)冰膨脹(體積增大 9%)，解凍后水分補充，反復(fù)凍融使混凝土內(nèi)部產(chǎn)生微裂縫，逐漸擴展為宏觀裂縫(表面出現(xiàn)剝落、蜂窩，裂縫呈網(wǎng)狀或豎向)，降低混凝土強度。

(2)干濕循環(huán)：室外柱子長期經(jīng)歷 “下雨吸水 - 晴天干燥”，混凝土反復(fù)膨脹收縮，表面產(chǎn)生干縮裂縫，且水分滲透會攜帶有害物質(zhì)(如鹽分)，加速內(nèi)部劣化。

(3)機械損傷：車輛碰撞、施工撞擊(如塔吊、腳手架碰撞)導(dǎo)致柱體局部受力集中，出現(xiàn)沖擊裂縫(裂縫集中在撞擊點附近，形態(tài)不規(guī)則，可能伴隨混凝土破損)。

若發(fā)現(xiàn)柱子開裂，需先由專業(yè)機構(gòu)檢測(如裂縫寬度測量、鋼筋銹蝕檢測、承載力驗算)，明確原因后針對性修復(fù)(如裂縫注漿、粘貼碳纖維布、增大截面)，避免裂縫進一步擴展引發(fā)安全事故。
